M306-D
M306-D 底入式搅拌器密封
应用工况：
主要应用在精细化工、制药、食品、生物工程、磷肥、盐业等行业的底入式搅拌器等设备中。适用于水溶液、酸类、有机溶剂、油、化工产品及一些腐蚀性介质等参数范围：
压 力：真空～1.6（4.0）MPa温 度：-40～120（280）℃
线速度: ≤2m/s
轴 径：30～200mm
18157793116
结构特点
双端面、集装式结构
静止环补偿
M306-D型为不带轴承设置，M306B-D型为带轴承设置
可采用单斜、双斜或分瓣式抱轴锁紧设计
不同的材料组合适用于多种工况
可提供多种的连接尺寸
搅拌轴工作中轴向位移量≤0.3mm
静止环补偿
M306-D型为不带轴承设置，M306B-D型为带轴承设置
可采用单斜、双斜或分瓣式抱轴锁紧设计
不同的材料组合适用于多种工况
可提供多种的连接尺寸
搅拌轴工作中轴向位移量≤0.3mm

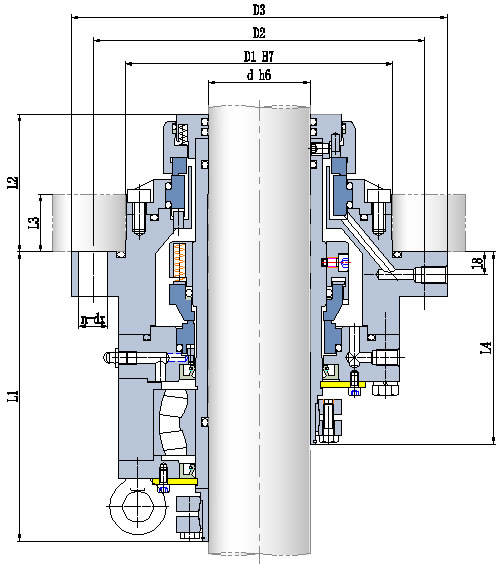

结构图
连接尺寸
d | D1 | D2 | D3 | L1 | L2 | L3 | n | dx |
30 | 134 | 165 | 190 | 70 | 35 | 155 | 6 | 12 |
35 | 140 | 175 | 200 | 70 | 35 | 160 | 6 | 12 |
40 | 146 | 175 | 200 | 70 | 35 | 160 | 8 | 12 |
45 | 150 | 175 | 200 | 70 | 35 | 170 | 8 | 12 |
50 | 170 | 195 | 220 | 75 | 40 | 175 | 8 | 12 |
55 | 175 | 205 | 230 | 75 | 40 | 180 | 8 | 12 |
60 | 180 | 205 | 230 | 75 | 40 | 190 | 8 | 12 |
65 | 190 | 220 | 250 | 75 | 40 | 200 | 8 | 14 |
70 | 195 | 230 | 260 | 75 | 40 | 210 | 8 | 14 |
75 | 200 | 230 | 260 | 75 | 40 | 230 | 8 | 14 |
80 | 210 | 240 | 270 | 82 | 42 | 230 | 8 | 14 |
85 | 215 | 250 | 280 | 82 | 42 | 235 | 8 | 14 |
90 | 230 | 260 | 290 | 82 | 42 | 250 | 8 | 14 |
95 | 235 | 270 | 300 | 82 | 42 | 250 | 8 | 14 |
100 | 240 | 270 | 300 | 82 | 42 | 255 | 8 | 14 |
110 | 255 | 290 | 320 | 82 | 42 | 265 | 8 | 18 |
120 | 265 | 305 | 335 | 82 | 42 | 270 | 8 | 18 |
130 | 275 | 315 | 345 | 82 | 42 | 280 | 8 | 18 |
140 | 290 | 335 | 370 | 85 | 45 | 292 | 8 | 18 |
150 | 300 | 335 | 370 | 85 | 45 | 300 | 8 | 18 |
160 | 330 | 355 | 390 | 85 | 45 | 310 | 8 | 18 |
170 | 343 | 375 | 410 | 87 | 48 | 310 | 8 | 18 |
180 | 363 | 395 | 430 | 87 | 48 | 325 | 8 | 18 |
190 | 393 | 425 | 460 | 87 | 48 | 345 | 12 | 18 |
200 | 393 | 425 | 460 | 87 | 48 | 345 | 12 | 18 |
