M502-D

首页 > 产品中心 > 渣浆泵用机械密封

M502-D 平衡型双端面集装式密封

应用工况：

 主要应用于含颗粒、强腐蚀性介质。适用化工、炼钢、选矿、造纸等行业中渣浆泵、化工流程泵上的机械密封

参数范围：

 压 力：0～1.6MPa
 温 度：-20～150℃
 线速度: ≤12m/s
 含固量：≤60%
 轴向允许窜动量为：±0.3mm
 轴 径：25～150mm
18157793116

结构特点

 多弹簧、双向平衡型、双端面结构
 集装式
 静止环补偿
 弹簧外置，防止补偿件阻塞
 设置有外部冲洗冷却接口
 可提供非标定制

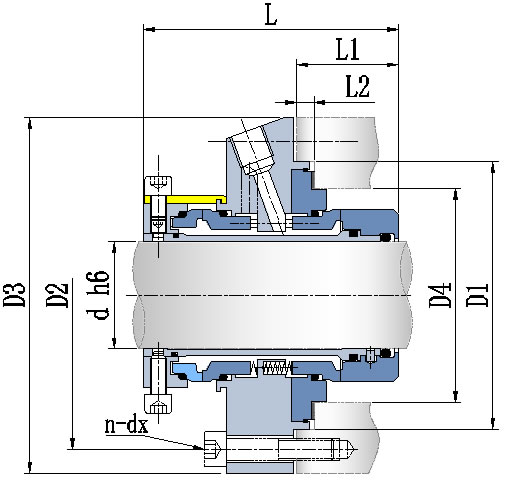

结构图

连接尺寸

d

D1

D2

D3

D4

L1

L2

L3

n

dx

30

62

80

115

140

39

47

6

4

14

40

72

90

125

150

39

47

6

4

14

50

82

100

140

170

39

47

6

4

18

60

96

120

160

190

39

49

6

4

18

70

106

130

170

200

39

49

6

4

18

80

116

140

180

210

39

49

6

4

18

90

135

160

205

240

44

53

6

4

22

100

145

170

215

250

44

53

6

4

22

110

155

180

225

260

44

53

6

4

22
