BIA 橡胶波纹管单端面散装式密封

应用工况：

 应用于水、油弱腐蚀性介质的一般化工流程、制药、农药、污水处理等行业的泵中

参数范围：

 压力：0～0.8MPa
 温度：-40～100℃
 线速度:≤10m/s
 轴向允许窜动量为：±0.5mm
 轴径：18～80mm

18157793116

结构特点

 橡胶波纹管非平衡型单端面密封
 旋转环补偿
 注意旋转方向
 传动方式为橡胶波纹管与轴通过紧固圈的紧固力带动动环转动
 采用防转销传动

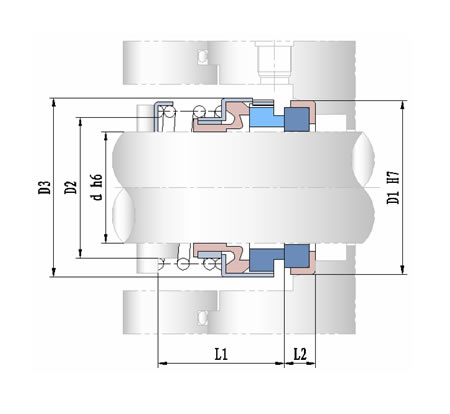

结构图

连接尺寸

d	D1	D2	D3	L1	L2
18	33	24	29.5	22.5	7.5
20	35	26	31.5	22.5	7.5
22	37	28	33.5	22.5	7.5
25	40	34	40	25.5	8
28	43	36.5	42.5	25.5	8
30	45	38.5	45	25.5	8
32	48	40	47.5	33.5	9
33	48	41	47.5	33.5	9
35	50	42.5	50	33.5	9
38	56	46.5	54.5	33.5	9
40	58	48	57.5	33.5	9
43	61	51	60.5	36.5	9
45	63	52.5	63	38.5	9
48	66	55.5	64	38.5	9
50	70	55	67.5	38.5	9
53	73	60	71	41	10
55	75	62	74	41	10
58	78	68	80	42	10
60	80	70	82	42	10
70	92	80	92	45	11
80	104	90	106	56	12
