W74-D 非平衡型双端面散装式密封

应用工况：

 应用于一般化工流程、石油化工、制药、农药、水处理等行业的泵中

参数范围：

 压力：0～1.2(1.6)MPa
 温度：-40～220℃
 线速度:≤20（10）m/s
 轴向允许窜动量为：±0.5mm
 轴径：16～200mm

18157793116

结构特点

 多弹簧非平衡型双端面结构
 旋转环补偿
 应用广泛，互换性强，密封环能轻松嵌入，推环由传动耳环卡住，防止弹簧脱落
 W74F-D型带螺纹泵效应，注意旋转方向,传动座外圆与密封腔间隙0.5mm
 轴径≤100mm符合欧洲标准DIN24960、国际标准ISO3069

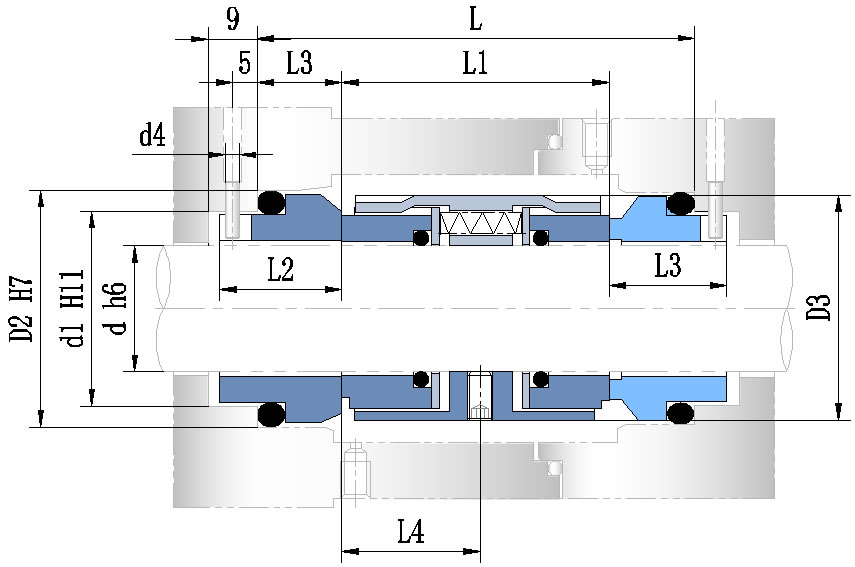

结构图

连接尺寸

d	d1	d2	d3	d4	L	L1	L2	L3	L4
18	27	33	33	3	61	38	19.5	11.5	19
20	29	35	35	3	61	38	19.5	11.5	19
22	31	37	37	3	61	38	19.5	11.5	19
24	33	39	39	3	61	38	19.5	11.5	19
25	34	40	40	3	61	38	19.5	11.5	19
28	37	43	43	3	62	39	19.5	11.5	19.5
30	39	45	45	3	62	39	19.5	11.5	19.5
32	42	48	47	3	62	39	19.5	11.5	19.5
33	42	48	48	3	62	39	19.5	11.5	19.5
35	44	50	50	3	62	39	19.5	11.5	19.5
38	49	56	55	4	69	41	22	14	20.5
40	51	58	57	4	70	42	22	14	21
43	54	61	60	4	70	42	22	14	21
45	56	63	62	4	70	42	22	14	21
48	59	66	65	4	70	42	22	14	21
50	62	70	67	4	73	43	23	15	21.5
53	65	73	70	4	73	43	23	15	21.5
55	67	75	72	4	73	43	23	15	21.5
58	70	78	79	4	86	56	23	15	28
60	72	80	81	4	86	56	23	15	28
63	75	83	84	4	85	55	23	15	27.5
65	77	85	86	4	85	55	23	15	27.5
68	81	90	89	4	91	55	26	18	27.5
70	83	92	91	4	92	56	26	18	28
75	88	97	99	4	92	56	26	18	28
80	95	105	104	4	92.5	56	26.2	18.2	28
85	100	110	109	4	92.5	56	26.2	18.2	28
90	105	115	114	4	92.5	56	26.2	18.2	28
95	110	120	119	4	90.5	56	25.2	17.2	28
100	115	125	124	4	90.5	56	25.2	17.2	28
