W58U W59U 非平衡型单端面散装式密封
应用工况：
应用于一般化工流程、石油化工、制药、农药、水处理等行业的泵中 不适用于多固体颗粒和高粘度介质
参数范围：
压 力：0～1.6MPa (W58U/W59U)0～2.5（4.0）MPa (W58B/W59B)
温 度：-40～220℃
线速度:≤10（25）m/s
轴向允许窜动量为：±0.3mm
轴 径：25～100mm
18157793116
结构特点
多弹簧非平衡型单端面结构(W58U/W59U)
多弹簧平衡型单端面结构(W58B/W59B)
旋转环补偿
任意旋向
应用广泛，互换性强，密封环为整体式，弹簧有预压缩，卡环防止旋转环脱落的旋转组件
可组合为双端面密封结构
符合欧洲标准DIN24960、国际标准ISO3069
多弹簧平衡型单端面结构(W58B/W59B)
旋转环补偿
任意旋向
应用广泛，互换性强，密封环为整体式，弹簧有预压缩，卡环防止旋转环脱落的旋转组件
可组合为双端面密封结构
符合欧洲标准DIN24960、国际标准ISO3069

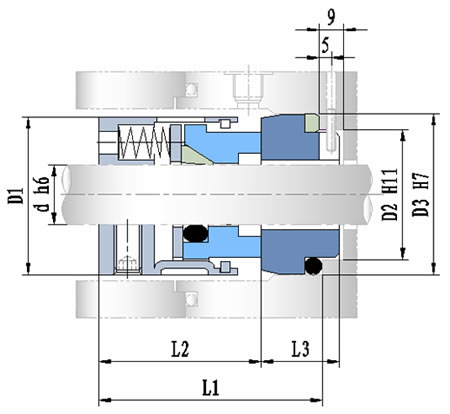

结构图
连接尺寸
d | d1 | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | L5 |
25 | 30 | 39 | 34 | 40 | 44 | 40 | 27 | 19 | 34.5 | 47.5 |
28 | 33 | 42 | 37 | 43 | 47 | 42.5 | 30 | 19 | 38 | 50 |
30 | 35 | 44 | 39 | 45 | 49 | 42.5 | 30.5 | 19 | 38 | 50 |
32 | 37 | 46 | 42 | 48 | 54 | 42.5 | 30.5 | 19 | 38 | 50 |
35 | 40 | 49.5 | 44 | 50 | 56 | 42.5 | 30.5 | 19 | 38 | 50 |
38 | 43 | 54 | 49 | 56 | 59 | 45 | 32 | 20 | 39.5 | 52.5 |
40 | 45 | 56 | 51 | 58 | 61 | 45 | 32 | 20 | 39.5 | 52.5 |
43 | 48 | 59 | 54 | 61 | 64 | 45 | 32 | 20 | 39.5 | 52.5 |
45 | 50 | 61 | 56 | 63 | 66 | 45 | 32 | 20 | 39.5 | 52.5 |
48 | 53 | 64 | 59 | 66 | 69 | 45 | 32 | 20 | 39.5 | 52.5 |
50 | 55 | 68 | 62 | 70 | 71 | 47.5 | 34 | 22 | 44 | 57.5 |
55 | 60 | 71 | 67 | 75 | 80 | 47.5 | 34 | 22 | 44 | 57.5 |
60 | 65 | 80 | 72 | 80 | 85 | 52.5 | 39 | 22 | 49 | 62.5 |
65 | 70 | 85 | 77 | 85 | 90 | 52.5 | 39 | 22 | 49 | 62.5 |
70 | 75 | 90 | 83 | 92 | 99 | 60 | 45.5 | 22 | 55 | 70 |
75 | 80 | 99 | 88 | 97 | 104 | 60 | 45.5 | 22 | 55 | 70 |
80 | 85 | 104 | 95 | 105 | 109 | 60 | 45.5 | 22 | 55 | 70 |
85 | 90 | 109 | 100 | 110 | 114 | 60 | 45.5 | 22 | 60 | 75 |
90 | 95 | 114 | 105 | 115 | 119 | 65 | 50 | 22 | 60 | 75 |
95 | 100 | 119 | 110 | 120 | 124 | 65 | 50 | 22 | 60 | 75 |
100 | 105 | 124 | 115 | 125 | 129 | 65 | 50 | 22 | 60 | 75 |
