W3N
W3N 非平衡型圆锥式单弹簧散装式密封
应用工况：
应用于一般化工流程、石油化工、制药、农药、水处理等行业的泵中 不适用于高粘度介质
参数范围：
压 力：0～1.0MPa 温 度：-40～120℃
线速度:≤10（15）m/s
轴向允许窜动量为：±0.3mm
轴 径：16～80mm
18157793116
结构特点
单弹簧非平衡型单端面密封
旋转环补偿
注意旋转方向
应用广泛，互换性强，密封环为整体式
轴径≤100mm符合欧洲标准DIN24960、国际标准ISO3069
旋转环补偿
注意旋转方向
应用广泛，互换性强，密封环为整体式
轴径≤100mm符合欧洲标准DIN24960、国际标准ISO3069

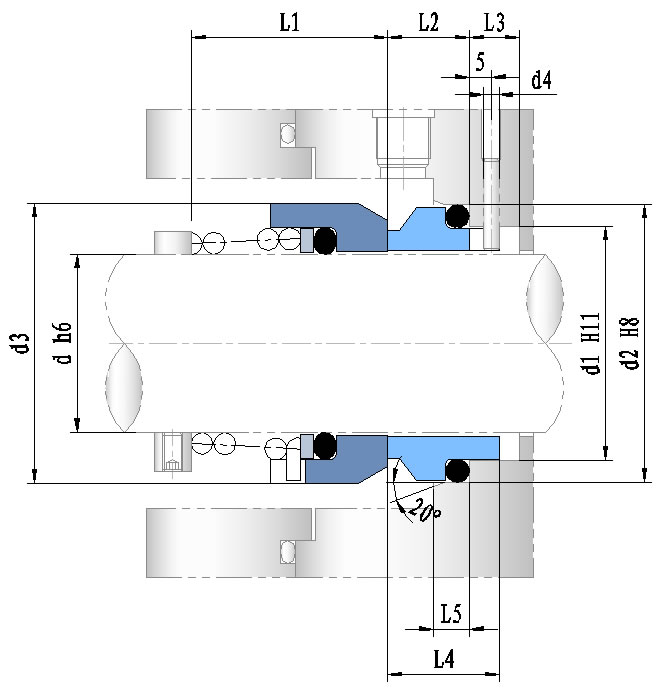

结构图
连接尺寸
d | d1 | d2 | d3 | d4 | L1 | L2 | L3 | L4 | L5 |
18 | 27 | 33 | 29 | 3 | 19.5 | 11.5 | 9 | 19.5 | 7 |
20 | 29 | 35 | 31 | 3 | 22 | 11.5 | 9 | 19.5 | 7 |
25 | 34 | 40 | 36 | 3 | 26.5 | 11.5 | 9 | 19.5 | 7 |
28 | 37 | 43 | 40 | 3 | 26.5 | 11.5 | 9 | 19.5 | 7 |
30 | 39 | 45 | 43 | 3 | 26.5 | 11.5 | 9 | 19.5 | 7 |
35 | 44 | 50 | 49 | 3 | 28.5 | 11.5 | 9 | 19.5 | 7 |
40 | 51 | 58 | 56 | 4 | 36 | 14 | 9 | 22 | 8 |
45 | 56 | 63 | 61 | 4 | 39.5 | 14 | 9 | 22 | 8 |
50 | 62 | 70 | 66 | 4 | 45 | 15 | 9 | 23 | 8.5 |
55 | 67 | 75 | 71 | 4 | 49 | 15 | 9 | 23 | 8.5 |
60 | 72 | 80 | 78 | 4 | 55 | 15 | 9 | 23 | 8.5 |
65 | 77 | 85 | 84 | 4 | 55 | 15 | 9 | 23 | 8.5 |
70 | 83 | 92 | 90 | 4 | 57 | 18 | 9 | 26 | 9.5 |
75 | 88 | 97 | 98 | 4 | 62 | 18 | 9 | 26 | 9.5 |
80 | 95 | 105 | 100 | 4 | 62 | 18 | 9 | 26 | 10 |
