W112

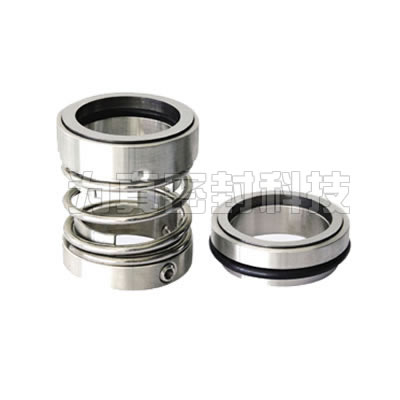

W112 非平衡型单弹簧单端面散装式密封
应用工况：
应用于一般化工流程、石油化工、制药、农药、水处理等行业的泵中参数范围：
压 力：0～1.0MPa 温 度：-40～180℃
线速度:≤20（10）m/s
轴向允许窜动量为：±1mm
轴 径：25～80mm
18157793116
结构特点
单弹簧非平衡型单端面结构
旋转环补偿
无旋向要求
应用广泛，拨叉式传动
单弹簧外圈无障碍物，防止粘附和阻塞
旋转环补偿
无旋向要求
应用广泛，拨叉式传动
单弹簧外圈无障碍物，防止粘附和阻塞

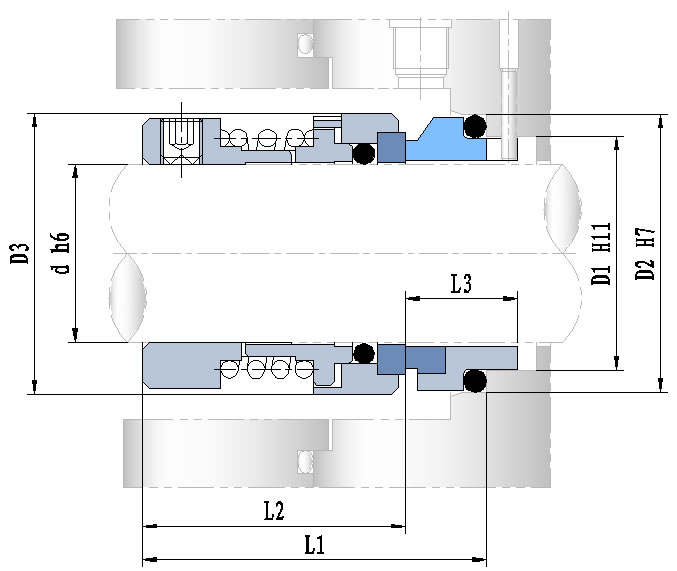

结构图
连接尺寸
d | D1 | D2 | D3 | L1 | L2 | L3 |
25 | 34 | 40 | 39 | 50 | 38 | 19 |
30 | 39 | 45 | 44 | 55 | 43 | 19 |
35 | 44 | 50 | 49 | 55 | 42 | 20 |
40 | 51 | 58 | 57 | 65 | 52 | 20 |
45 | 56 | 63 | 62 | 65 | 52 | 20 |
50 | 62 | 70 | 69 | 70 | 57 | 22 |
55 | 67 | 75 | 74 | 70 | 57 | 22 |
60 | 72 | 80 | 78 | 75 | 61 | 22 |
65 | 77 | 85 | 84 | 75 | 61 | 22 |
70 | 83 | 92 | 92 | 80 | 63 | 22 |
75 | 88 | 97 | 97 | 80 | 63 | 25 |
80 | 95 | 105 | 105 | 85 | 68 | 25 |
