WB22 WB23
WB22 WB23 四氟波纹管单端面增强外装式密封
应用工况：
应用于一般化工流程、制药、农药、水处理等行业的泵中 在氟塑料泵中广泛应用
参数范围：
压 力：0～0.6MPa 温 度：-20～100℃
线速度:≤10m/s
含固量：≤2%非硬质悬浮颗粒溶液
轴 径：25～65mm
18157793116
结构特点
聚四氟乙烯波纹管单端面外装式结构
密封面可以在填充聚四氟乙烯中镶装硬质的耐磨蚀性材料
旋转环补偿
任意旋向
弹簧与介质隔离
径向跳动补偿能力强
设有防转销驱动结构，提高了使用温度和压力
带有安装指示线
密封面可以在填充聚四氟乙烯中镶装硬质的耐磨蚀性材料
旋转环补偿
任意旋向
弹簧与介质隔离
径向跳动补偿能力强
设有防转销驱动结构，提高了使用温度和压力
带有安装指示线

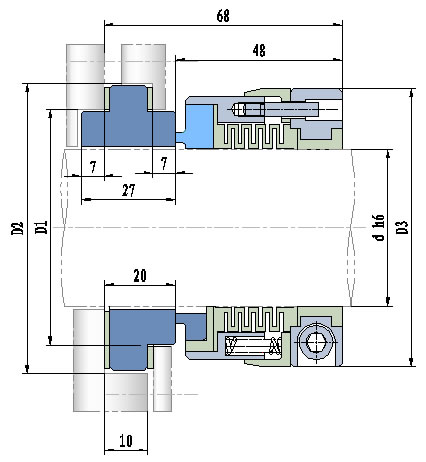

结构图
连接尺寸
连接尺寸：单位：mm
d | D1 | D2 | D3 |
25 | 47.5 | 60 | 60 |
30 | 52.5 | 66 | 65 |
35 | 57.5 | 70 | 70 |
40 | 62.5 | 76 | 75 |
45 | 67.5 | 82 | 80 |
50 | 72.5 | 86 | 85 |
55 | 77.5 | 90 | 90 |
60 | 82.5 | 95 | 95 |
