WMG1 橡胶波纹管单端面散装式密封

应用工况：

 应用于含少量固体颗粒油、水介质的一般化工流程、制药、农药、污水处理等行业的泵中

参数范围：

 压 力：0～1.2（1.6）MPa
 温 度：-20～120℃
 线速度:≤10m/s
 轴向允许窜动量为：±0.5mm
 轴 径：16～100mm
18157793116

结构特点

 橡胶波纹管非平衡型单端面密封
 旋转环补偿
 注意旋转方向
 应用广泛，橡胶波纹管不受扭应力且综合各种功能，无堵塞弹簧设计，没有连接件的设计
 符合欧洲标准DIN24960、国际标准ISO3069

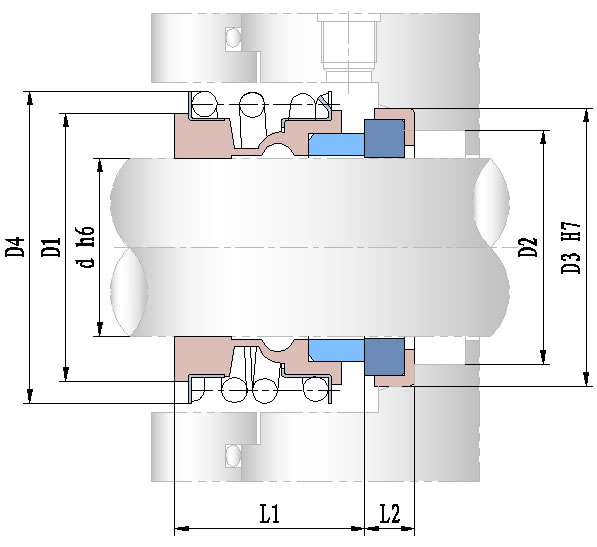

结构图

连接尺寸

d

D1

D2

D3

D4

L1

L2

18

29

27

33

32

19.5

7.5

20

33

29

35

37

21.5

7.5

22

33

31

37

37

21.5

7.5

25

38

34

40

43

23

7.5

28

44

37

43

49

26.5

7.5

30

44

39

45

49

26.5

7.5

32

46

42

48

54

27.5

7.5

35

50

44

50

57

28.5

7.5

38

53

49

56

59

30

9

40

55

51

58

62

30

9

43

58

54

61

66

30

9

45

60

56

63

68

30

9

48

63

59

66

71

30.5

9

50

65

62

70

74

30.5

9.5

53

70

65

73

79

33

11

55

72

67

75

81

35

11

58

75

70

78

86

37

11

60

79

72

80

89

38

11

65

84

77

85

94

40

11

68

88

81

90

97

40

11.3

70

90

83

92

100

40

11.3

75

95

88

97

107

40

11.3

80

100

95

105

112

40

12

85

107

100

110

120

41

14

90

114

105

115

127

45

14

95

119

110

120

132

46

14

100

124

115

125

137

47

14
